Panasonic LCD 50” suara ada, gambar tidak ada.

KASUS :

• Panasonic Lcd TH-50L dengan problem tidak ada gambar, backlight menyala, suara ada.

• Telah di vonis bengkel lain mainboard rusak.

Dibawa pulang kerumah dari bengkel hanya Main-board, Powersuply, Tombol2, dan T-con, sebagi PR (pekerjaan rumah) yang biasa kami lakukan sehabis subuh.

• Cari service-manual dulu, dan buat catatan tegangan2 input-output pada semua regulator yang ada pada main-board.

• Cek  tegangan2 pada main-board - semua normal.

• Cek data gambar yang masuk ke T-con dengan osiloskop - juga ada (hanya beruba noise, karena tanpa antena)

• Cek tegangan2 LCD driver seperti VGH, VGL dll pada T-con - juga normal

• Analisa sementara - kecurigaan problem ada pada panel lcd

Esok harinya coba pasang dan sambung 2 buah konektor dari T-con yang ke panel

• Lho….kok tegangan2 pada T-con hilang semua.

• Coba lepas sambungan kedua konektor yang ke panel…….lho kok tegangan2 sekarang kok ada lagi.

• Jelas ada yang tidak beres pada panel lcd.

• Coba pasang hanya satu konektor (sebelah kiri) yang ke panel….tegangan2 hilang lagi.

• Coba hanya satu konektor (sebelah kanan) yang ke panel….tegangan kali ini tidak hilang…….dan coba intip layar…separuh bagian kanan nampak menyala,  keluar “noise” (ada semutnya)

• Jelas kerusakan ada panel yang sebelah kiri



SOLUSI ACHIR :

• Coba lakukan pengukuran2 dengan ohm meter semua test-point pada pcb strip panel lcd yang rusak terhadap ground. Dan bandingkan nilainya dengan pcb strip yang tidak masalah.

• Diketemukan kalau test point VGL setengah short dengan ground………hal inilah yang menyebabkan tegangan2 T-con hilang semua, karena “over current protek” aktip bekerja, sehingga tegangan2 yang berasal dari ic panel driver hilang semua.

• Hampir setengah hari coba cari bagian yang menyebabkan setengah short, tapi tidak juga menemukan penyebabnya.

• Setengah menyerah……rencana mau di GS aja!!!

• Coba jalur VGL yang short di “cut” dari sumbernya……...agar tegangan2 Tcon tidak hilang

• Terus coba hidupkan pesawat dengan kondisi panel bagian kiri tidak di-suply dengan tegangan VGL……….Lho kok gambarnya bisa normal……

• Alhamdullilah….ini yang namanya rezqi…….dan ini tentu tak lepas dari doa rekan2 tuser semua…………

LCD / LED KADANG-KADANG MATI/TAMPILAN BRKEDIP

Kali ini akan saya share pengalaman saat memperbaiki LCD Samsung. Adapun indikasi kerusakan nya , sebenarnya tampilanya normal-normal saja namun yang sangat mengganggu kadang-kadang berkedip led indikator power mati dan gambar dilayar hilang sekejab lalu tampil normal lagi. Kasus kerusakan seperti ini bisa terjadi pada LCD/LED Monitor maupun LCD / LED TV.

Gejala kerusakan seperti itu biasanya disebabkan karena ada diantara switch panel yang eror, untuk memastikan penyebab kerusakan dari switch/tombol panel, bongkar dahuulu kesingnya. Kebanyakan Lcd Samsung casingnya terkunci pada pengait bukan dengan baut. Untuk membuka casingnya congkel bagian bawah dan samping casing dengan pengungkit khusus yang berbahan plastik yang biasa di jual di toko tool kit, kalao tidak ada bisa berkreasi dengan alat yang ada semisal gagang sendok plastik yang tebal dan kuat dan agak dipipihkan ujungnya, atau alat lainnya yang penting dari bahan plastik dan kuat untuk mengungkit.

Sebenarnya lebih mudahnya pakai saja obeng pipih, didalam mengungkit untuk membuka akan jauh lebih kuat namun resiko lecet pada kasing jauh lebih besar bahkan sulit dihindari kelecetan pada casing saat membuka dengan pengungkit yang terbuat dari besi. Sedangkan dengan pengungkit yang terbuat dari bahan plastik mungkin akan sedikit repot namun kelecetan pada casing dapat di hindari seminim mungkin.

Setelah pengait yang ada di bawah dan samping kasing terlepas angkat kasing keatas sehinga pengait bagian atas terlepas dan kasing pun terbuka, Setelah kasing terbuka selanjutnya nyalakn LCD / LED, lalu setelah nyala cabut konektor pada kabel kabel switch/panel, bila keluhan kadang-kadang mati/berkedip tidak terjadi lagi berarti kerusakan terjadi karena erornya switch pada tombol. Biasanya kerusakan terjadi pada erornya salah satu swit dari tombol-tombol panel itu. Namun kadang erornya tidak terukur oleh Ohm meter, daripada susah susah mencari tombol mana yang eror ganti saja semuanya dengan swit baru.

Bila semua sudah oke pasang lagi swit dan LCD/LED Nyala Normal dan tidak mati sekejap alias brkrdip yang membuat mata sakit dan tak nyaman memakenya. Itu tadi tips dari pengalaman saat memperbaiki LCD Samsung yang tampilan Normal namun terkadang mati sekejab atau berkedip.

Vertikal tidak linear, bagian bawah melipat

KASUS :

• Tv China eks, dengan problem vertikal tidak linear.
• Gambar bagian atas jadi panjang-panjang, bagian bawah jadi pendek-pendek dan sedikit kurang penuh.
• Kalau dibikin penuh bagian bawah gambar jadi seperti melipat.


SOLUSI/PENYEBAB :

• Setelah dilakukan pemeriksaan dengan seksama, ternyata ada Resistor yang diganti dengan nilai yang “lebih kecil “ dari nilai aslinya.
• Contoh lokasi adalah R459 seperti gambar dibawah, dimana umumnya nilai adalah antara 1 sampai 2.2 ohm.

Cara memotong jalur CKV, CKVB

Panel LCD yang mengadopsi teknologi penemuan Samsung, dimana ciri panel tersebut adalah :

• Panel semacam ini tidak hanya digunakan pada LCD  Samsung, tapi juga digunakan pada Polytron dan Sony
• Panel tidak menggunakan sirkit “row-driver” yang berada dibagian luar kiri-kanan layar (…biasa disebut kupingan), sebab disini sirkit row-driver sudah ter-intregrasi masuk didalam panel kaca.
• Pada board T-con di ketemukan test-point dengan tulisan STVP, CKVB1, CKVB2, CKV1, CKV2, VSS.

Problem yang sering terjadi dengan panel tersebut adalah :

• Kadang warna gambar berubah-ubah, misalnya menjadi magenta atau kemerah-merahan.
• Atau kalau sudah lebih parah gambar jadi double secara vertikal.
• Atau gambar seperti vertikal rolling dengan cepat.


Gejala kerusakan tersebut diatas disebabkan adanya kerusakan pada sirkit row-driver yang ada didalam panel kaca. Kerusakan demikian kadang memang panel masih bisa diselamatkan dengan cara “memotong” (orang kadang menyebut “cut” atau “sunat”) salah satu lajur jalur kiri atau kanan

Untuk itu kita mesti memahami dulu bagaimana sebenarnya jalur2 tersebut dan bagian mana yang mesti diputus.

• Ada 2 lajur jalur yag menuju ke panel kaca, yaitu kearah “kiri” dan kearah “kanan” layar (lihat gambar.1)
• Jalur-jalur tersebut berasal dari satu sumber, yang kemudian masing-masing bercabang menjadi 2 kearah kiri dan kanan (gambar.2)
• Jalur yang dipotong nantinya adalah “hanya salah satu” lajur jalur yang kearah panel kaca, jadi jangan sampai salah potong sehingga mengakibatkan jalur pulsa terputus kearah 2 jalur semuanya.
• Jalur mana yang mesti diputus? Lajur kiri atau kanan? Dalam ini belum bisa diketahui. Kita mesti main coba-coba dulu atau untung-untungan.
• Misalnya kita potong dulu lajur jalur kanan,……ternyata raster malah gelap. Maka hal ini menunjukkan kita salah potong lajur. Sambung kembali jalur2 yang telah dipotong……dan ganti potong jalur kiri.
• Menyambung kembali jalur yang putus mesti dilakukan dengan hati-hati dan sempurna. Artinya pastikan bahwa jalur2 telah tersambung kembali dan tidak ada yang short satu sama lain.
• Untuk melakukan eksekusi, sebaiknya digunakan lampu penerangan yang cukup dan bantuan kaca pembesar.
• Sebaiknya jalur2 digambar atau difoto dulu sebelum eksekusi….agar jejak jalur aslinya bisa diketahui jika salah potong jalur.
• Untuk memotong jalur gunakan pisau cuter kecil yang masih baru atau silet.

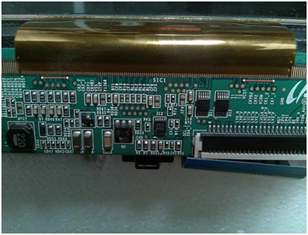

gambar.1

gambar.2

Langkah-langkah sebelum melakukan potong jalur.

• Cari dahulu letak lajur jalur kiri maupun kanan yang akan dipotong, yaitu jalur2 STVP, VSS, CKV1, CKV1, CKVB1, CKVB2 dan kemudian masing-masing diberi tanda.
• Gunakan ohm meter untuk mencari tiap jalur, sebab yang diberi tanda test point umumnya hanya salah satu jalur saja. Ujung probenya bisa diberi sambungan potongan jarum pentul untuk memudahkan pengukuran karena jalur2 yang akan diukur berukuran lembut.
• Jika jalur2 sudah diketemukan, maka sebelum jalur dipotong dikerik dulu sehingga tembaga-nya kelihatan. Ini berguna jika nanti ternyata salah potong, sehingga jalur mudah disambung lagi dengan cara diberi solder jalur tersebut (gambar.3)

Memotong jalur :

• Potong jalur sebaiknya pada bagaian yang berada didekat jalur yang masuk panel kaca.
• Arah pisau sebaiknya jangan tegak lurus dengan jalur yang dipotong, tetapi dibuat agak miring. Ini bergunaka memudahkan jika seandainya akan disambung lagi karena salah potong.
• Ingat - selulu gunakan pisau yang baru, agar jalur potongan sekecil mungkin. Ini berguna untuk memudahkan jika harus menyambung lagi.
• Potong jalur CKV1,2 dan CKVB1,2 dulu.

gambar.3

Amati dengan seksama hasil gambar yang diperoleh :

• Mungkin hasil gambar yang diperoleh “cling” seperti resolusi aslinya.
• Mungkin hasil gambar bagian kiri adan kanan beda resolusinya. Yang sebelah kalau diperhatikan agak kasar.
• mungkin secara keseluruhan hasil gambar resolusi kasar, seperti ada garis-garis horisontal.
• Mungkin timbul satu atau dua garis horisontal tipis yang berwarna.
• Mungkian problem tetap tidak bisa di perbaiki, walaupun sudah coba potong bagian kiri maupun ganti potong bagian yang kanan. artinya panel sudah tidak bisa diselamtkan


Dari contoh-contoh hasil gambar diatas, mungkin dapat diperbaiki lagi hasilnya dengan cara :

• Memotong semua jalur termasuk STVP dan Vss
• Atau malah menyambung salah satu jalur atau beberapa jalur yang telah dipotong pada lajur yang sama.

Panel Samsung dengan gangguan garis2 tirai putih

Panel Samsung 320AP08

• Pertama dihidupkan seperti gambar.1.
• Lama-lama jadi seperti gambar.2

gambar.1

gambar.2

Kerusakan panel seperti ini sepertinya tidak dapat lagi diperbaiki.  Coba cut jalur CKV1 lajur kiri, gambar dapat normal. Tapi lama kelamaan jadi seperi gambar.3

gambar.3

Dicoba macam-macam cara tetap tidak membuahkan hasil. Eksekusi terachir hanya bisa mengurangi gangguan garis-garis dan ada garis horisontal, sehingga tidak begitu kentara jika posisi gambar pada mode “dinamis”. Yaitu dengan cara melepas sambungan CKV1, CKVB1 dari Scan-driver MAX17121 ke panel kaca, kemudian menghubungkan CKV1, CKV2 ke tegangan Voff. Resistor Jumper yang dilingkari merah dilepas, dan kapasitor dengan garis kuning disambung.

Modifikasi gacun Toshiba 32P2300VJ

KASUS :

• Toshiba Led LCD 32P2300VJ
• Power supply kemasukan cicak sehingga komponen-komponen kutu SMD banyak yang rusak.

SOLUSI :

Karena  komponen-komponen kutu seperti Resistor, Diode, Transistor sudah banyak yang rusak, maka tidak mungkin lagi untuk direpair agar kembali seperti semula. Maka satu-satunya kemungkinan adalah modifikasi menggunakan Gacun. Sudah sering kami pasang gacun untuk modifikasi power suply st-by LCD. Tetapi ternyata Gacun disini tidak dapat begitu saja dipasang, karena power suply juga digunakan untuk tegangan-tegangan lainnya .

Setelah melakukan beberapa percobaan, maka prosedur pemasangan Gacun agar berhasil adalah sebagai berikut  :

• Kabel biru mesti dipasang.
• Pasang beban Resistor 100 ohm/1w antara 5v st-by dengan ground.
• Pasang Zener diode 6.2v pada tegangan 5v dengan ground sebagai “pengaman”……jika seandainya tegangan over.
• VR posisi minim.
• Ukur tegangan st-by 5v.
• Hidupkan pesawat……..jika masih poosisi st-by……..tekan tombol “power”.
• Akan terlihat tegangan 5v drops….dan pesawat belum mau menyala…..(backlight belum nyala)
• Lepas colokan listrik…..ajust VR dengan ditambah sedikit……
• Pasang kembali colokan listrik……akan terlihat tegangan 5v tetap drops……dan pesawat tetap belum menyala…..
• Demikian diulang-ulang ajustment VR dengan ditambah sedikit demi sedikit…sehingga tegangan 5v tidak drops lagi….dan pesawat dapat menyala.

Catatan : Walaupun VR diajust, dalam hal ini tegangan tidak berubah naik.

KERUSAKAN PADA TV POLYTRON DAN DIGITEC

Minimax MX_5152 MG

Gejala       :Protek (raster blank putih polos trs protek)

Penyebab :kerusakan terdapat pd ic STV_22xxx

Solusi       :setelah penggantian alat tersebut tv kbli normal

Catatan      :bagi rekan _ rekan teliti sblom mengganti granmaster

Gejala       :tv mati total

Penyebab :transistor D1885 short

Solusi       :ganti transistor

Catatan     :tv nyala lagi

Gejala       :padam total

Penyebab :tuner sot

Solusi       :ganti tuner.tegangan ke ic program berdenyut, saya coba lepas komponen yang membebani vcc  5v yaitu ke b+ tuner, tv dicoba dinyalakan dan hasilnya baik

Catatan     :kaki B+ 5v ke tuner di copot, tv coba dinyalain dan hasilnya baik MX1503R

Gejala :Suara tidak bisa Kecil

Penyebab :Option Setting

Solusi :buka Menu servis 1014,OP 0=00000000,OP1=10011000,OP2=00001111,OP3=00000101

Catatan :Eprom 24C08,micom HBT00-02G Model :Slim 20 inci

Gejala :Gerimis,suara nois,ada gangguan pada gambar TV

Penyebab :Jalur IF tuner ke IF Filter putus

Solusi :Jumper pin IF tuner dengan Filter I Model :PS52UV25RM

Gejala :Raster lebar

Penyebab :T803 D313,C802 2,2u160V

Solusi :Ganti T803 dan C802 ultra slim

Gejala :stanby

Penyebab :elko protek ke ic vertikal rusak

Solusi :ganti elko dari mikom yang ke ic vertkal

Catatan :ganti elko dengan kualitas yang bagus

All Model

Gejala :Gambar normal, tapi suara tdk ada

Penyebab :IC Power amplifier mati/rusak

Solusi :Ganti dengan type yg sama TDA2003

bigbeauty

Gejala :mati total, tegangan 8V tidak ada

Penyebab :kena petir, TDA8841 short menyebabkan tegangan 8V drop.

Solusi :karena tak ada stok TDA8841 saya ganti TDA8843 dengan dengan jumper kaki 27 ke 28, 29 ke 31,30 ke 32. TV nyala sekejap (protek), penelusuran menunjukkan ic 4558 pada vertikal rusak. Model :MX62P65L

Gejala :menyempit sisi kiri dan kanan, gambar melipat vertikal

Penyebab :resistor dan elko ad yang short

Solusi :ganti R55 ( 3300ohm ) dan C807 ( 160 v 33uf )

Model :DIPE 123

Gejala :lambat tampil, stand by, kadang cepat start

Penyebab :elko ad yang kering, short

Solusi :ganti elko yang nilai nya 1uf50v disekitar oscilator vertikal WF 8050

Gejala :Tdk ad raster ( bintik-bintik)

Penyebab :tegangan 33v ke tuner tidak ada

Solusi :terlusuri jalur 33v dari tuner, cek R 7041 dan c. T7011 biasa nya short

Model :BB2935K

Gejala : 1.Lampu stby kedip-kedip,2.lampu stby nyala sesaat,hor.sistem tdk bekerja

Penyebab :Posisi on,VDD 5V drop,posisi stby normal VDD normal

Solusi :1.Ganti R 10 ohm dari V50V,2.D1N4002 dari V15V

Model :DIVA PS52SV63

Gejala :Gambar terlalu tinggi,bergetar,terus kecil.dibawah layar

Penyebab :VCC 5Va ke Vref(pin 7 STV8172)naik jadi 6,3V

Solusi :Cek TR di VCC 5VA.danDZ atau Ganti pakai 7805

Catatan :Micom HBT 01-01G

Model :MX5152M-HBM 00-01F

Gejala: OSD hilang

Penyebab :Osc OSD pada micom tidak berfungsi..salah satu penyebabnya karena putusnya L701 (33uH)

Solusi :Ganti saja L701(33uH) dengan nilai yang sama..pasti beres..

Catatan :ini hanya salah satu penyebab hilangnya OSD..penyebab lain bisa dari TR705 & TR707=C945

Model :polytron 123

Gejala :susah hidup

Penyebab :elco 10uf/63v bagian output regulator

Solusi :ganti elconya dengan nilai yang sama atau lebih

Model :pv30uv25ra

Gejala :protec

Penyebab :elco 1uf/50v pada bagian vertikal

Solusi :Ganti elconya dengan yang baru

Model :123

Gejala :gambar vertical kadang full kadang menyempit

Penyebab :D401 sudah aus

Solusi :ganti D401

Model :mx1452g

Gejala :kadang mau start n sulit untuk nyala

Penyebab :faktor usia

Solusi :GANTI C507 : 10/50 DENGAN 47/100V

 polytron Model :pn20p123

Gejala :standby

Penyebab :regulator tidak stabil

Solusi :ganti elco 100uf/63v

Model:14323

Gejala :voltase drop tiba2 tv mati

Penyebab :krena arus voltase trlalu drop jd ic str tdk mampu

Solusi :periksa lah ic str pda power suply barangkali mati

Catatan :lebih baik gunakanlah stavol

Model:MX5202

Gejala :on kira-kira 3detik lalu stand-by

Penyebab :gangguan pada bagian vertikal sehingga mengaktifkan protector pada pin 62 micom HBT 00-02G

Solusi :ganti C401=10uF/50V C402=1uF/50V C408=100uF/50V

Catatan :jangan lupa : ukur tegangan B+ saat TV dihidupkan...

Model :MX-1413STC

Gejala :TV standby tidak bisa di star

Penyebab :Tr Horizontal Short

Solusi :Ganti Tr Horizontal

Catatan :Tv Kembali bisa di star

Model:grand master

Gejala:matot

Penyebab :regulator rusak parah

Solusi: ganti/ pasang gacun

Catatan :cara pasang lihat skema gacun

Model:20 MINIMAX

Gejala :mati total

Penyebab :Tegangan IC Croma ngedrop

Solusi:mencari penyebab dengan cek dioda zener yg berhubungan, ZD8v2nya Short ganti baru

Catatan: sukses berhasil

Model:jadul

Gejala:tdk ada suara

Penyebab:konsleting ouput ic audio ke graund

Solusi:cabut elco 10v

Model:MX1452G

Gejala:susah start, kadang berkali- kali tombol on of dimainkan baru tv start.

Penyebab :tidak ada penyebab, kemungkinan dari pabrik hanya test untuk sesaat.

Solusi :Ganti C507 = 10/50v dengan 47/100v

Model:minimax

Gejala :gambar kurang lebar timbul garis-garis horizontal

Penyebab:

tegangan vertikal kurang

Solusi:ganti 2 elco setelah dioda dari plyback untuk tegangan vertikal

Catatan:system tegangan vertikal pake ct +12_gnd_-12

Model:DV 2167

Gejala:Tidak ada suara

Penyebab IC 458 rusak

Solusi:Ganti IC 458 yang berbentuk ic kecil

Model:minimex

Gejala :Gambar sisi kanan kiri melengkung

Penyebab :transistor D313 Rusak dan komponen sekitarnya

Solusi :ganti transistor dan semua komponen sekitarnya

Model:minimax

Gejala :stanby tapi susah hidup

Penyebab :elco 10uf/63v

Solusi :ganti elco 10uf/63 volt dengan ukuran 10uf 100v atau 47uf/100v. Catatan:kerusakan stanby polytron sering terjadi di tegangan 50 v yg drop

Model:MX51P66L

Gejala:elcob+,4ov,TDA2030 meletus(tegangan naik) dioda 14volt putus

Penyebab:putusnya dioda 14volt tegangan jadi naik ,dioda ini putus karena transistor standby konslet jumlahnya tiga buah

Solusi:ganti semua transitor 3buah itu dan ganti elco zener pada daerah 14volt

Catatan:untuk kerusakan ini penulis mengalami rusaknya ic progam karena tegangan 40volt masuk ke5volt sebagai kontrol stanby

Model:MX-5202 Gejala:tdk mau start /protect

Penyebab: vertikal cacat

Solusi: ganti capasitor yang berhubungan dng vertical periksa jalur protect dari ic program Catatan jangan lupa cek solderan dan tegangan protect pada ic program harus 5v

Model zweiton 123

Gejala :Lambat Menyala/Start

Penyebab :elco kering

Solusi : mengganti elco 1000 micro 25volt

Catatan :Jurus tandur

Model:u slim 21 inch

Gejala:GAMBAR MELENGKUNG

Penyebab:jbolnya elco 160v dan kapasitor400v di horisontal

Solusi:sebaiknya kapasitornya yang 400v diganti yang baru dan pastikan elco 160volt di driver horizontalnya bagus.

Model:deck dvd

Gejala :suara kecil

Penyebab:elco pwr suply bocor

Solusi:ganti elco yg bocor ukran 100u/25v

Model:Zepelin MX 5265

Gejala:Dihidupin tv nyala tapi dilayar muncul angka atau huruf besar2 trs protect mati standby

Penyebab :Ternyata gangguan di pin 16 ic program HBM 00-07 yaitu pin protect hanya ada teg 2v harusnya 5v

Solusi :Setelah aku urut jalurnya ketemu DZ 403 5Volt short....setelah ganti normal dan tdk protect lagi....alhamdulillah

Kerusakan Polytron Bagian 3

Polytron Model : GM 1708

Gejala : gambar menyempit dikiri dan kanan tv/horizontal.

Penyebab : usia tv

Solusi : periksa tegangan B+ 115v. jika down ganti C220uf/160v dan c4,7uf/160v dg yg baru. periksa jg yoke/sanggulnya. ada kemungkinan short atau terbakar.

Model : 51N21

Gejala : Tv nyala sebentar kemudian mati protect

Penyebab : penyebab rangkaian protect aktip menyebabkan ic mikom standby (meggunakan aktip low)

Solusi : ganti c402 1uf50v dengan yang baru atau diganti dengan yang lebih besar seperti 4,7 uf

Catatan : Jika tidak ada tegangan 5 volt patut di curigai IC Vertikal tdk bekerja.

Model : all polytron

Gejala : gambar agak kemerahan/dominan merah Penyebab : transistor RGB bocor Solusi : ganti transistor urut pin red pada kaki crt

Model : MX 5263

Gejala : tv dihidupkan listrik langsung anjlok

Penyebab : akibat voltase pln rendah(-180VAC)

Solusi : ganti TR regulator P9NK70ZFP

Model : P1405

Gejala : vertical tidak normal,,atas bawah tidak bisa full,,,ada serat kasar di atas

Penyebab : cceramic di pin vertical ram bocor

Solusi : ganti c ceramic di pin vertical ram

Catatan : kerusakan ini jarang terjadi ,,harus lebih teliti dalam ukur

Model : 14-21

Gejala : tv standby

Penyebab : teg 50 volt drop

Solusi : ganti c 10mc/100v pake 22mc/100v jg bisa

Catatan : selamat mencoba

Model : 14-21

Gejala : tv matot

Penyebab : rangkain regulator rusak

Solusi : saya coba pake regulator macun

Catatan : hati2 setting tegangannya jangan lebih dari 120 volt. nanti pada waktu standby r yg di apit oleh 2 tr putus

Model : MX-1403R

Gejala : Nyala normal setelah Setelah 5menit Mati Standby.

Penyebab : Elko (1uf/50v) kering, yang berada tepat di belakang IC Vertikal.

Solusi : Ganti dengan yang baru

Model : MX-14323T

Gejala : Mati total (Led pun Padam)

Penyebab : Output tegangan yang 33v drop....(D504) short.

Solusi : Silahkan GANTI (D504) dengan yang baru , selanjutnya nyalakan lagi tv, ternyata lampu power pun menyala seperti biasa dengan posisi standbay, silahkan tekan tombol program atau power on dari remot control untuk menyalakan,

Model : diva flat

Gejala : layar menyempit

Penyebab : horizontal

Solusi : Tidak ada suply tegangan B+ ke transistor HOT Cara memeriksa jika bagian defleksi horisontal sudah bekerja Bagian defleksi horisontal tidak kerja sama sekali.Osilator pada IC Jungel belum bekerja Kerusakan pada bagian horisontal driver Catatan :

Model : diva flat

Gejala : horizontal

Penyebab : ic horizontal

Solusi : bagian Defleksi Horisontal

Model : lupaa

Gejala : tidak ada suara

Penyebab : speaker rusak

Solusi : ganti speaker dengan yang baru

Model : BIG BEAUTY

Gejala : ADA GARIS2 HITAM DI BAWAH LAYAR

Penyebab : KAPACITOR MILAR BOCOR

Solusi : GANTI C 404 DI BLOK VERTICAL,GANTI DENGAN KAPASITAS YANG LEBIH BESAR

Model : BB5132

Gejala : Tdak ada OSD

Penyebab : RESISTOR MELAR

Solusi : GANTI RESISTOR 424 DARI PIN 7 IC LA7830

Model : PS 52SV25

Gejala : MATOT

Penyebab : Tr.horizontal jebol

Solusi : ganti 1.tr horiz MD 2009DFZ atau BU 2508DX 2.C.801 390N 250V.3.T803 D 313.

Model : bigband

Gejala : semua tombol tdk berfungsi,remote pun tidak bisa

Penyebab : switch tombol pada tape short

Solusi : ganti switch tombol yang short

Model : Excel

Gejala : tv on beberapa detik langsung protek

Penyebab : data corrup pada IC epprom

Solusi : masuk mode reset factory dengan cara tekan tombol menu di remote dan tahan beberapa saat masukan kode 3101

Catatan : tv akan tereset seperti kondisi baru,hasil ok

Model : 2313B

Gejala : bisa player 3 menit terus error/hank

Penyebab : tr servo s8550,dioda in 4001,dan 2 buah condensator 220uF/16 V panas berlebihan

Solusi : Ganti tr S8550,dioda IN4001,dan 2 buah condensator 220uF/16V untuk supply servo spindle motor

Catatan : hasil ok ,maksimal

Model : MX52SV58

Gejala : warna hilang, terutama pada warna merah.

Penyebab : kwalitas komponen TR yang tidak baik.

Solusi : mengecek 3 TR warna tersebut sesuai peruntukan yaitu RGB (Red, Green, Blue),menganti dengan komponen TR dengan seri 2482, atau disesuaikan dengan TR yang terletak pada komponen tersebut.

Model : PN14323M

Gejala : dihidupkan ada suara sebentar terus stby

Penyebab : tegangan 50v drops

Solusi : ic stv2286 pin h-out tdk keluar teg,ganti langsung beres

Model : 123

Gejala : terprotec

Penyebab : condensator elco short

Solusi : ganti elconya

Model : PN51323M Gejala : Tidak ada Raster

Penyebab : Pada ic STV2286C solderan nya bnyk yg kering.

Solusi : Biar tv bisa lebih tahan lama, kita harus rajin PU (patri ulang) ic vertikal, dioda2 keluaran dr flyback, soket yoke deflection, R untuk heater, transistor RGB.

Model : minimax

Gejala : ga mau star

Penyebab : elco 10micro 63v bagian driver horizontal kering

Solusi : ganti elko 10mikro 63v dengan kapasitas yg lbih besar misalnya 47mikro 63v.

Model : flat series

Gejala : protec

Penyebab : pin ic protek tegangannya kurang yg seharusnya ada 5v

Solusi : ganti elco 1 micro 50 volt,dibagian vertical,klo bisa pakai nilai kapasitasnya yg lebih besar misalnya 2,2micro 50v

Model : BAZZOKE

Gejala : Saat pertama dihidupkan Gambar hanya sekitar 5cm sesaat kemudian mulai normal...

Penyebab : vertikal tidak normal

Solusi : ganti resistor 3M3

Model : 123

Gejala : Suara dan Gambar tidak Sinkron

Penyebab : Pengaturan IF berubah, sehingga pada saat pindah chanel gambar tampak bagus, tapi sesaat kemudian gambar sedikit bergeser diikuti suara gemresek(ada noise)

Solusi : TV ini pakai ic prog HBM 00 01K, Kunci perbaikan nya ada di pengaturan IF IN dan IF COARSE ! naikan atau turunkan satu angka pada data seting if coarse, dan ulangi jika masih blm tepat.

Catatan : Tv harus dicoba untuk mencari siaran dgn mode manual search, juga auto search! pastikan gambar dan suara harus bagus! Jika suara masih terdengar tidak persis, setingan IF IN dan IF COARSE harus diula

Model : MX5203R

Gejala : Tv sulit dinyalakan

Penyebab : Tegangan 5volt yg pertama, yg akan mencatu B+ ic micom HBT 00 02G terukur 4,7 volt.

Solusi : Polytron ini kelemahan nya pada rancangan power regulator nya, dimana tegangan di tespoint 50volt( model yg sekarang 38volt) jika standby terlalu rendah! Di titik ini pada saat standby harus ada tegangan minimal 8,5volt, jika terukur 7v atau 8v Tv a

Catatan : Tugas kita adalah menyempurnakan rancangan bagaimana agar tegangan 5 volt pertama, benar2 keluar 5volt. Penggantian elco dari asalnya 10uF ke 100uF pada testpoint 50volt sudah cukup membantu, dan jgn

Model : PS14M62E

Gejala : Display normal,tdk dpt menerima siaran,raster lemah.

Penyebab : Penggunaan remote yg sangat berlebihan oleh anaknya yg masih kecil.

Solusi : Pertama masuk ke menuservis data pd pengaturan AGC, AGC REF,AUTO VCO tdk membawa hasil. Pada saat AGC diset muncul tulisan FAILED!. ic memori 24C16 saya ganti yg kosong( tdk beli di service center) dgn menge'set' data pd fungsi AGC nya tv bisa mener

Catatan : Kesulitan pada tv Polytron Diva ini yg sudah menggunakan ic Micom R2J10172HA adalah bagi tehnisi yg tempat tinggal nya jauh dari service center nya, karena penggantian ic memori nya tidak semudah dgn

Model : jadul

Gejala : gambar bergerigi

Penyebab : tgangan tdak bersih

Solusi : ganti 7812 dngan yg asli atau coba ganti elco dekat ic tsb

Model : GM1798

Gejala : gmbar tdak sinkron

Penyebab : 12 volt tdak stabil

Solusi : ganti elco dekat ic 7812

Model : Polytron Diva

Gejala : Hidup Sebentar Lalu Standby

Penyebab : Jalur protek ada di kaki ic tunggal terukur kurang lebih cuma 3voltyang terhubung ke ic vertikal melalui c402 1uf/50volt

Solusi : Setelah Ganti capasitor c402 1uf/50volt,voltasenya kini meningkat menjadi 5volt alias normal

Model : tv pake cd

Gejala : layar gelap

Penyebab : kerusakan dioda

Solusi : ganti dioda D 552

Model : PN 14323KFA

Gejala : tv tidak bisa hidup, led indikator menyala

Penyebab : tegangan kerja untuk aisy program HBK-00-01 tidak sampai 5 volt

Solusi : ukur dan urut jalur 5 volt, sampai di temuklan sumber penyebab tegangan hilang, setelah di cari rupanya L510 dengan nilai 0,33 ohm tahanan nya naik, jadi tegangan 5 volt jadi drop. kalau di lihat mata telanjang secara fisik tidak ada yang terbakar

Catatan : ganti aja dengan r 0,22 ohm

Model : PN 20125

Gejala : TIDAK ADA GAMBAR

Penyebab : KERUSAKAN PADA BLOK HORIZONTAL

Solusi : DI CARI KOMPONEN YG RUSAK

Model : PN 20125

Gejala : MATI TOTAL

Penyebab : DIODA YANG PUTUS

Solusi : PERLU DI GANTI

Model : PN 20125

Gejala : HIDUP MATI LAGI

Penyebab : IC REGULATOR

Solusi : PERLU DI GANTI

Model : BigBeauty

Gejala : layar sblah kiri glap fbt mendenging

Penyebab : kerusakan TR drive

Solusi : ganti TR drive hor

Model : Grand bazoke

Gejala : Warna pecah

Penyebab : Elco filter 7812 error

Solusi : Ganti

Catatan : Elco out fbt jurusan 7812 ganti saja ! Regulator yg berhubungan dgn ic warna

Model : Jadul

Gejala : Regulator normal 115v trus lama lama drop jadi 80v

Penyebab : Paktor usia komponennya

Solusi : Ganti semua elco di jalur regulator terutama yang 160v

Catatan : Awal tv di hidupin normal normal,aja tapi sekitar lima menitan tv seperti kurang tegangan alias drop

 Model : PN-14123KA

Gejala : TV mrotec hidup sebentar kemudian mati, hidupin lagi mrotec lagi

Penyebab : Jalur protec pada pin 16 IC ST6382B1/FMT tidak dalam keadaan normal

Solusi : Putus jalur pin protec kemudian ganti pakai R 100 Ohm dihubungkan ke V+ 5 Volt. Tak pernah mrotec lagi.

Model : minimax radio

Gejala : hidup kemudian standby

Penyebab : elco 1uf 50v lemah

Solusi : ganti elco 1uf 50 pada bagian vertikal dengan nilai yang lebih besar bisa4.7uf 50v insa allah bisa hidup lagi

Model : seri mx

Gejala : tidak bisa star led berkidip kedip

Penyebab : elco teggan 50 volt rusak

Solusi : ganti elco 10uf50v dengan nilai yg lebih besar misal100uf 100v

Model : MX20323

Gejala : mati total

Penyebab : fuse power suply putus

Solusi : ganti dgn yg baru

Model : Minimax

Gejala : lampu indikator nyala tdk bisa start, teg hor drop

Penyebab : R517 hangus

Solusi : ganti dg R 100 Ohm

Model : LE 1702

Gejala : TV mati total tegangan B+ drop, jadi 60 V, smps bunyi mendenging

Penyebab : Transistor horisontal out put (hot)hubung singkat

Solusi : ganti TR HOT BU 208 D

Model : ps30uv25b

Gejala : power stanby.dihidupkan secara manual/remote tidak bisa hidup.

Penyebab : kerusakan pada ic matrik tabung TDA 6106jf short circuit.

Solusi : ganti r 601 ( resistor pengaman ic matrik) 1ohm/1watt.ganti ic TDA 6106JF.

Catatan : IC TDA 6106 JF bisa diganti TDA 6107 jf

Model : minimax 123

Gejala : susah hidup

Penyebab : tegangan 50v kurang

Solusi : ganti elko 10uf 63 volt dengan 47uf 100v

Model : MX20323

Gejala : SUARA SUKA HILANG SENDIRI

Penyebab : SOLDERAN SOKET SPEAKR RETAK

Solusi : SOLDERAN SOKET SPEAKR YANG RETAK DI SOLDER ULANG

Catatan : PERIKSA JUGA SOLDERAN LAINYA YANG BERHUBUNGAN DENGAN KERUSAKAN TERSEBUT

Model : minimax

Gejala : tv bisa nyala, tidak lama kemudian mati kembali

Penyebab : dioda in 4142 short

Solusi : ganti dioda

Model : minimax

Gejala : bila dionkan dlm keadaan stand by bisa hidup tapi bila jala listrik mati terus dionkan gak bisa hidup

Penyebab : jalur 5 volt nggak normal

Solusi : setelah saya cabut ic reset tv bisa hidup normal

Model : u-slim

Gejala : gambar melebar kiri dan kanan

Penyebab : transistor jalur out vut horisontal ada yg rusak

Solusi : setelah diganti TR D313 tv normal kembali

Model : 123 21

Gejala : mati tiap 10menit

Penyebab : elco tegangan 50v rusak

Solusi : ganti saja elco tsb

Model : minimax123

Gejala : mati, indikator kedip kedip

Penyebab : elco 1000 micro regulator 14 V jebol

Solusi : ganti elco tersebut

Model : minimax

Gejala : standby

Penyebab : elco 10uf/63v rusak

Solusi : ganti elco 10uf/63v di bag regulator

Model : POLYTRON

Gejala : SATU GARIS HORISONTA

Penyebab : IC VERTIKAL MATI

solusi : GANTI IC VERTIKAL BERES

Catatan : periksa juga R437 barang kali putus

PIN PROTEK TV POLYTRON

Polytron

Model / Series Detektor Yang Dideteksi Tegangan Normal Menonaktifkan Proteksi DIVA Series, DIPE Series Pin No.62 IC HBT-00-0X Vertikal Output 5 Volt Suntik Pin No.62 tegangan 5V EXCEL Series Pin No.61 STV223X BCL (Beam Current Limiter) 5 Volt Lepaskan J345 BML Chasis (MX5203MS, MX-20323) Pin No16 IC701(HBM-00-XX) Vertikal Output 5 Volt Suntik Pin No.16 tegangan 5V Pin No.46 IC301 (STV228X) BCL (Beam Current Limiter) Lewat D304 5 Volt Lepaskan D304

Semoga bermanfa’at.
